Name: उच्च प्रदर्शन धारिता प्रकार का दाब संवेदक सेल
Availability: InStock

उच्च प्रदर्शन धारिता प्रकार का दाब संवेदक सेल

नवीनतम मूल्य प्राप्त करें? हम जितनी जल्दी हो सके जवाब देंगे (12 घंटे के भीतर)

जानकारी
उत्पाद विवरण
वीडियो

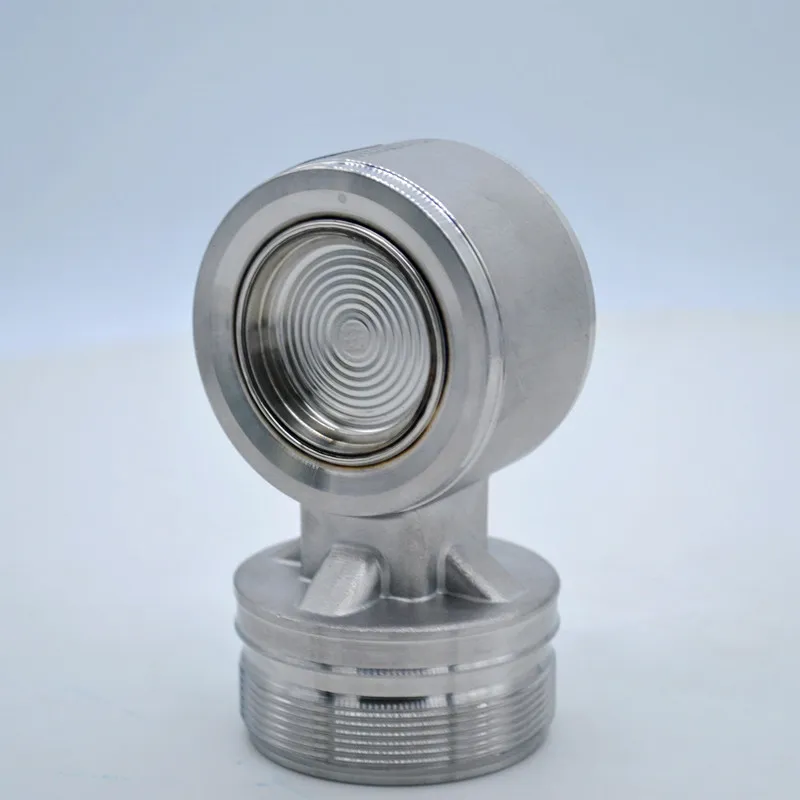

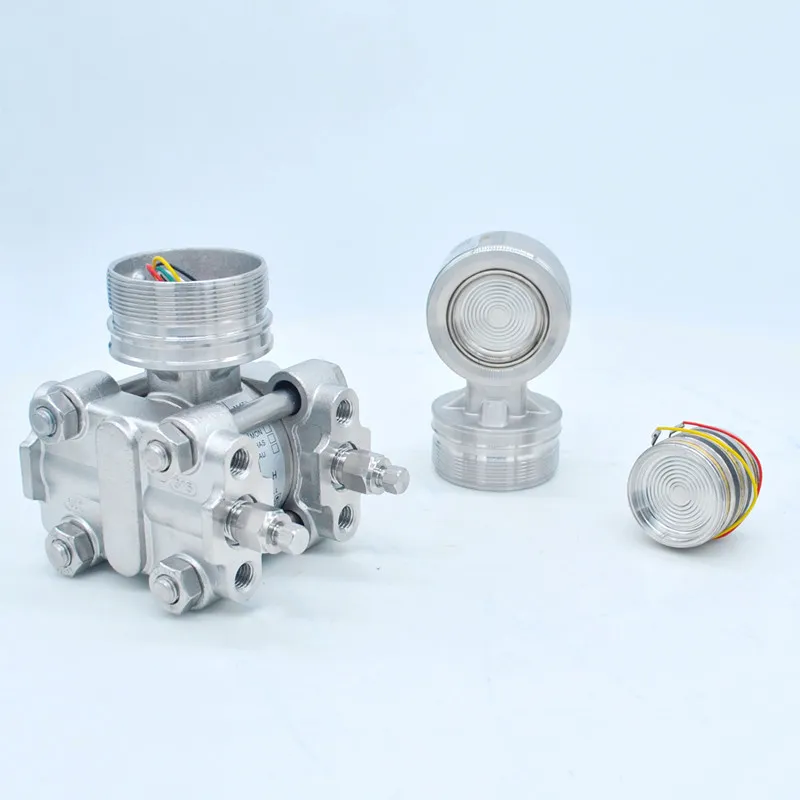

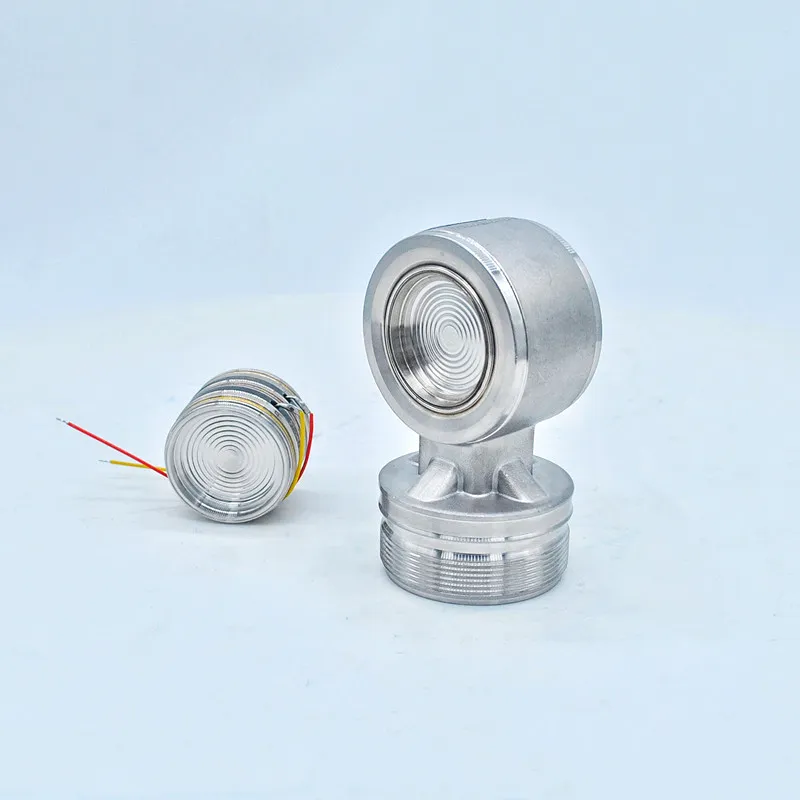

धातु संधारित्र विभेदक दाब सेंसर

अवरोधक डायाफ्राम और सिलिकॉन तेल द्वारा δ कमरे के मध्य में स्थित परीक्षण डायाफ्राम पर मध्यम दबाव स्थानांतरित किया जाता है। चूंकि डीपीटी सेंसर का परीक्षण डायाफ्राम एक सुरक्षित रूप से लचीला घटक है, इसलिए यह विस्थापन उत्पन्न करके दबाव में अंतर पर प्रतिक्रिया करता है। डायाफ्राम का विस्थापन सीधे दबाव अंतर के अनुरूप होता है। अधिकतम विस्थापन 0.1 मिमी है। इसके बाद, परीक्षण डायाफ्राम और कैपेसिटिव बोर्ड को जोड़ने वाले विभेदक संधारित्र को परिपथ धारा द्वारा मानक आउटपुट में परिवर्तित किया जाता है।

विशेषताएँ

दबाव अंतर सेंसर:

स्थिरता: 0.2%/वर्ष
श्रेणी:250pF ±20PF
शून्य:130pF ±20PF
शुद्धता:नाममात्र सीमा 0.1%
मॉडल संख्या:एटी3051

प्रदर्शन

वस्तु	पैरामीटर
शुद्धता	±0.1%
स्थिरता	±0.2% (12 महीने)
तापमान सीमा	-40℃ ~+140℃
टेम प्रभाव	शून्य त्रुटि: ±0.25% / 55℃
टेम प्रभाव	शून्य त्रुटि: ±0.25% / 55℃
स्थिर दबाव	डीपी 13.8एमपीए एचपी 25एमपीए डीआर 6.9एमपीए
अतिदबाव सीमा	एपी जीपी 13.8एमपीए डीआर डीपी एचपी
डायाफ्राम सामग्री	316Lss हेस्टेलॉय सी टैंटलम

धारिता दाब सेंसर की दाब सीमा

प्रोडक्ट का नाम	कोड	श्रेणी
कैपेसिटिव प्रेशर सेंसर/प्रेशर डिफरेंशियल सेंसर	2ई	0–0.125–1.5kPa
	3ई	0–1.3–7.5kPa
	4ई	0–6.2–37.4kPa
	5ई	0-31-186.8kPa
	6ई	0-117-690kPa
	7ई	0-345-2068 किलोपा
	8ई	0-1170-6890 किलोपा
	9ई	0-3480-20680 किलोपा
	0ई	0-6890-41370kPa

प्रोडक्शन लाइन

capacitance pressure sensor

प्रक्रिया तापमान सीमा: -40℃ से +104℃
भरने वाला द्रव: सिलिकॉन/फ्लोरिन तेल
वायरिंग सिस्टम: 3-वायर, 5-वायर
अतिदबाव सीमा: AP GP 13.8Mpa DR DP HP
