lpg flow meter

उत्पाद परिचय

भंवर प्रवाह मीटर एक गैर-संपर्क माप उपकरण है, जिसका उपयोग मुख्य रूप से औद्योगिक पाइपलाइन माध्यम तरल पदार्थ, जैसे गैस, तरल, भाप, वायु और अन्य मीडिया के प्रवाह माप के लिए किया जाता है।

पल्स सिग्नल का पता लगाने और आउटपुट करने के लिए उपकरण पीजोइलेक्ट्रिक स्ट्रेस सेंसर का उपयोग करता है। डिस्प्ले टोटलाइज़र के साथ इसका उपयोग करके, कुल वॉल्यूम फ्लो इंडेक्स प्राप्त किया जा सकता है। इसकी अच्छी मध्यम अनुकूलन क्षमता, उच्च दबाव प्रतिरोध और पहनने के प्रतिरोध के कारण, इसका व्यापक रूप से पेट्रोलियम, रसायन, धातु विज्ञान, विद्युत शक्ति और अन्य उद्योगों की माप नियंत्रण प्रक्रिया में उपयोग किया जाता है।

उत्पाद की विशेषताएँ

सरल और दृढ़ संरचना, कोई चल भाग नहीं, उच्च विश्वसनीयता, और बहुत विश्वसनीय दीर्घकालिक संचालन। इसे स्थापित करना और रखरखाव करना आसान है।
डिटेक्शन सेंसर स्थिर प्रदर्शन और लंबी सेवा जीवन के साथ सीधे मापा माध्यम से संपर्क नहीं करता है।
आउटपुट एक पल्स सिग्नल है जो प्रवाह के समानुपाती होता है, शून्य बहाव के बिना और उच्च सटीकता के साथ।
मापने की सीमा विस्तृत है और सीमा अनुपात 1:10 तक पहुंच सकता है।
दबाव का नुकसान छोटा है, परिचालन लागत कम है, और यह अधिक ऊर्जा-बचत है।
4-20mA, हार्ट के साथ पल्स; 485 रुपये के साथ वैकल्पिक पल्स

उत्पाद पैरामीटर

नॉमिनल डायामीटर (मिमी)	25,40,50,65,80,100,125,150,200,250,300,(300~1000 इन्सर्ट टाइप)
नाममात्र दबाव (एमपीए)	डीएन25-डीएन200 4.0(>4.0 आपूर्ति समझौता), डीएन250 -डीएन300 1.6 (>1.6 आपूर्ति समझौता)
मध्यम तापमान (डिग्री सेल्सियस)	पीजोइलेक्ट्रिक टाइप:-40~260, -40~320; समाई प्रकार : -40~300, -40~400,-40~450(आपूर्ति अनुबंध)
शरीर की सामग्री	1Cr18Ni9Ti, (अन्य सामग्री आपूर्ति समझौता)
स्वीकार्य कंपन त्वरण	पीजोइलेक्ट्रिक प्रकार: 0.2 ग्राम समाई प्रकार: 1.0~2.0 जी
शुद्धता	±1%R,±1.5%R,±1FS; इन्सर्ट टाइप:±2.5%R,±2.5%एफएस
की सीमा	1:6~1:30
बिजली की आपूर्ति की वोल्टेज	सेंसर:+12V डीसी ,+24V डीसी ; ट्रांसमीटर:+12V डीसी ,+24V डीसी ; बैटरी प्रकार: 3.6V बैटरी
उत्पादन में संकेत	स्क्वायर वेव पल्स (बैटरी बिजली आपूर्ति प्रकार सहित नहीं): उच्च स्तर या निम्न स्तर 5 वी, 1 वी; वर्तमान: 4 ~ 20mA
दबाव हानि गुणांक	जेबी / टी 9249 मानक सीडी = 2.4 के अनुरूप
विस्फोट प्रूफ निशान	आंतरिक सुरक्षा प्रकार: एक्सडी मैं एक सीटी 2 -T5 फ्लेमप्रूफ प्रकार: एक्सडी सीटी 2 -T5
संरक्षण ग्रेड	साधारण IP65 डाइविंग प्रकार IP68
पर्यावरण की स्थिति	तापमान - 20 ~ 55,5% ~ 90% सापेक्ष आर्द्रता, वायुमंडलीय दबाव 86 ~ 106kPa है
लागू माध्यम	गैस, तरल, भाप
संचरण दूरी	तीन तार प्रणाली पल्स आउटपुट प्रकार: &लेफ्टिनेंट ;300m, दो लाइन मानक वर्तमान आउटपुट प्रकार (4 ~ 20mA): लोड प्रतिरोध 750ohm से कम

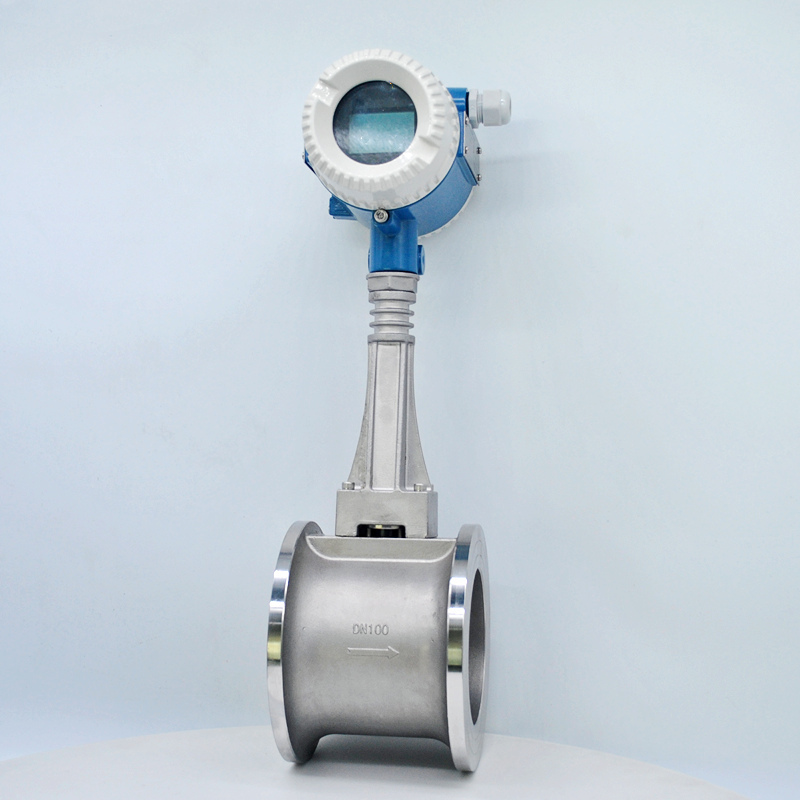

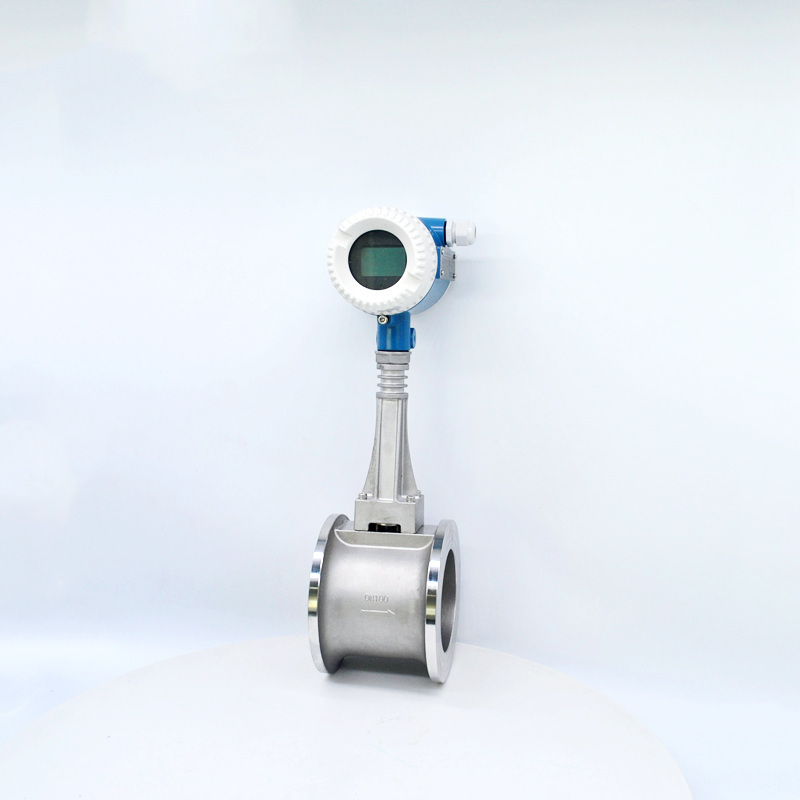

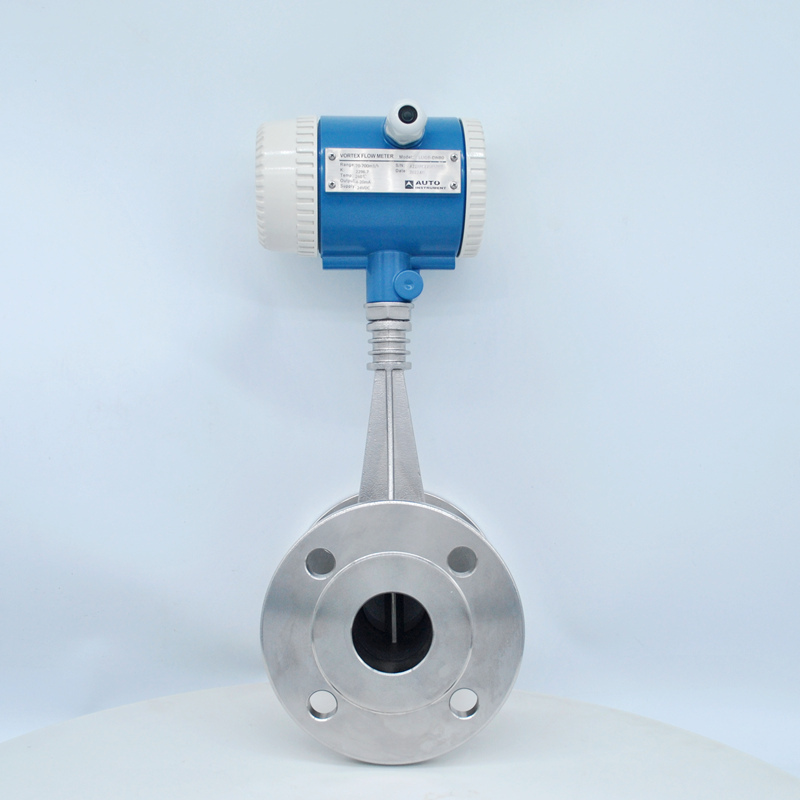

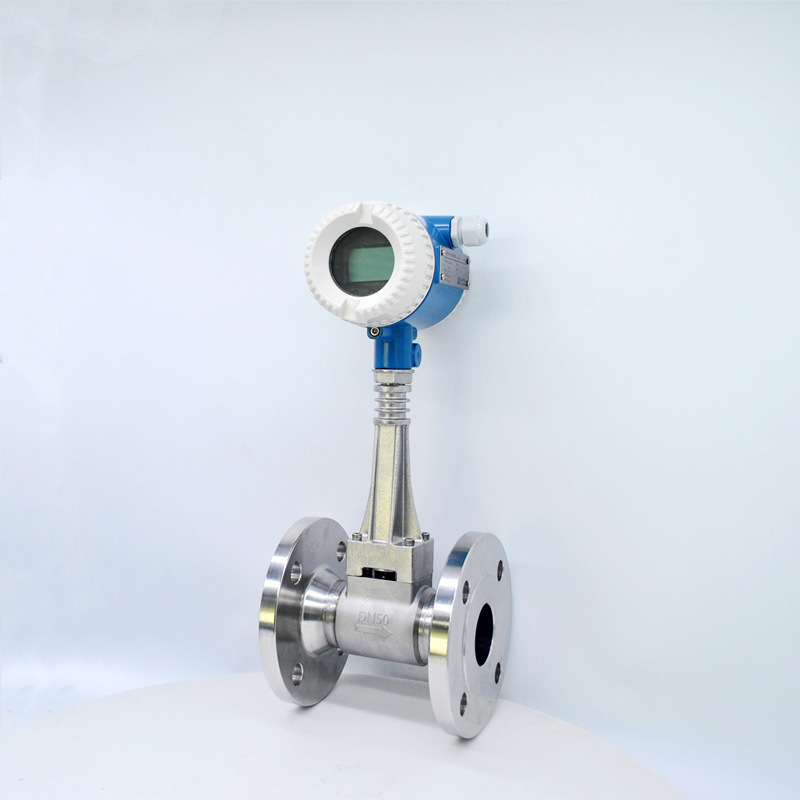

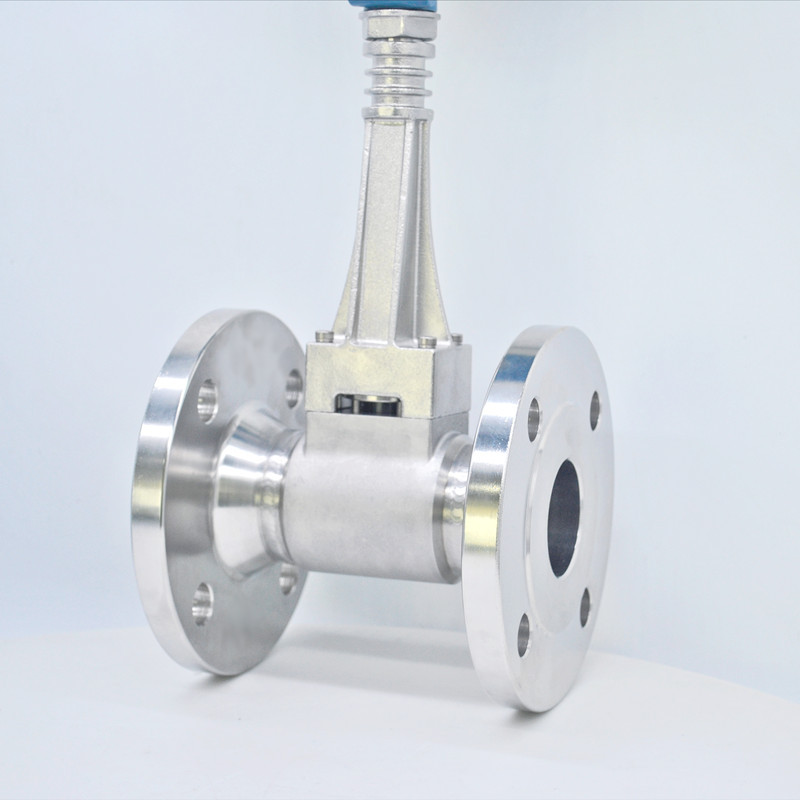

उत्पाद विस्तृत छवियां

vortex flow meter

vortex air flow meter

उत्पाद आदेश पत्रक

LUGB			व्याख्या
नाममात्र व्यास (मिमी में)	व्यास		डीएन 15-300 (पाइपलाइन)
			डीएन200-1500 (प्लग-इन)
संबंध	पाइपलाइन	फ्लोरिडा	निकला हुआ किनारा कनेक्शन
		जेजेड	निकला हुआ किनारा दबाना
		साथ	विशेष नियम
	डालना	जे	सरल सूत्र
		क्यू	गेंद का प्रकार
शुद्धता	पाइप पंक्ति	10	1.0% आर
		15	1.5% आर
	डालना	20	2.0% आर
		25	2.5% आर
		साथ	विशेष सटीकता मानकों
तापमान और दबाव	एस		टी(एस)पी(एस)सामान्य रूप से तापमान और दबाव
	साथ		टी(जेड)पी(जेड)ट्विन एक्सट्रीम दबाव
संचार प्रोटोकॉल	एन		कोई संचार इंटरफ़ेस नहीं
	एच		हार्ट प्रोटोकॉल
	एम		मोडबस प्रोटोकॉल
उत्पादन	1		उत्पादन नही
	2		दो-तार 4-20mA आउटपुट
	3		पल्स आउटपुट
	डी		DC12V
बिजली की आपूर्ति	डाटाबेस		दोहरी 12 वी बिजली की आपूर्ति और बैटरी
	डीडी		DC24V
	बी		बैटरी 3.6V बिजली की आपूर्ति, कोई सिग्नल आउटपुट केवल उपयोग नहीं करता है
सेंसर सामग्री	एस		304 स्टेनलेस स्टील
	एल		316 स्टेनलेस स्टील
कोर घटक सामग्री	एस		304 स्टेनलेस स्टील जांच
	एल		316 स्टेनलेस स्टील जांच
मापने का माध्यम	1		गैस
	2		तरल
	3		संतृप्त भाप
	4		अतितापित भाप

प्रोडक्शन लाइन

1. बुद्धिमान भंवर प्रवाह मीटर। प्रमुख लाभ उत्कृष्ट विरोधी कंपन प्रदर्शन, शून्य बहाव मुक्त और उच्च विश्वसनीयता हैं।
2. विरोधी कंपन प्रदर्शन विशेष रूप से अच्छा है। लंबे समय तक भंवर प्रवाह मीटर पर बहुत सारे तरंग विश्लेषण और स्पेक्ट्रम विश्लेषण के माध्यम से। हमने उत्कृष्ट जांच आकार, दीवार की मोटाई, ऊंचाई, जांच रॉड व्यास और मिलान पीजोइलेक्ट्रिक क्रिस्टल को समाक्षीयता, चिकनाई और अन्य तकनीकी मापदंडों को सुनिश्चित करने के लिए उन्नत सीएनसी खराद के साथ संसाधित किया है। विशेष प्रक्रिया उपचार के साथ सहयोग करें। ताकि आम समस्या को काफी हद तक दूर किया जा सके कि भंवर प्रवाह मीटर की अंतर्निहित स्व दोलन आवृत्ति संकेत को प्रभावित करती है। भंवर वायु प्रवाह मीटर के निर्माण में यह हमारा तकनीकी लाभ है। हमारी कंपनी द्वारा निर्मित भंवर प्रवाहमापी को उत्कृष्ट विरोधी कंपन क्षमता बनाएं।
3. वाइड एप्लीकेशन रेंज, स्टीम, एयर फ्लो और गैस फ्लो, एलपीजी फ्लो को मापा जा सकता है।
