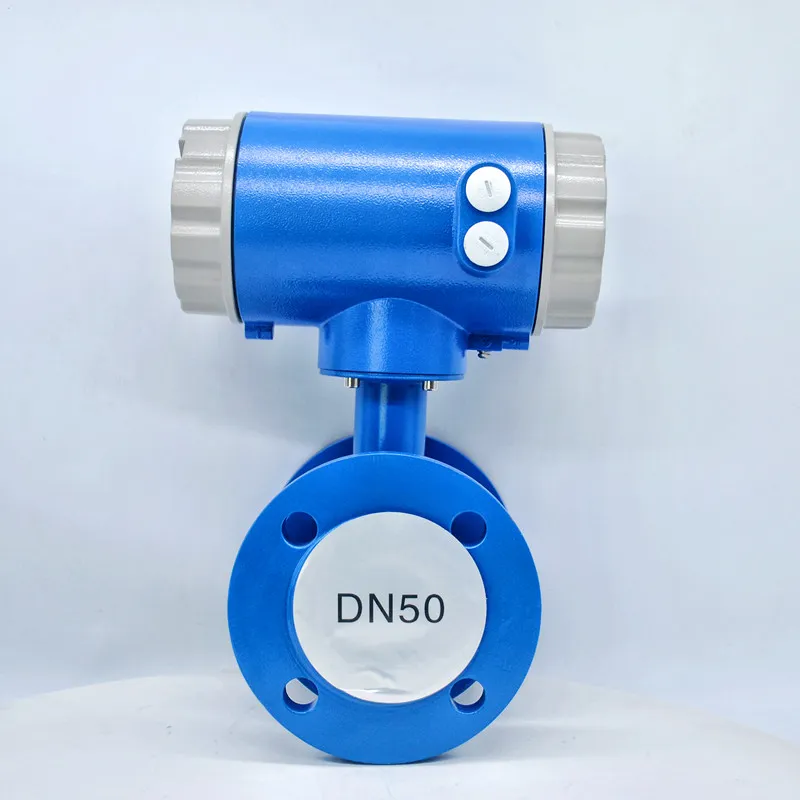

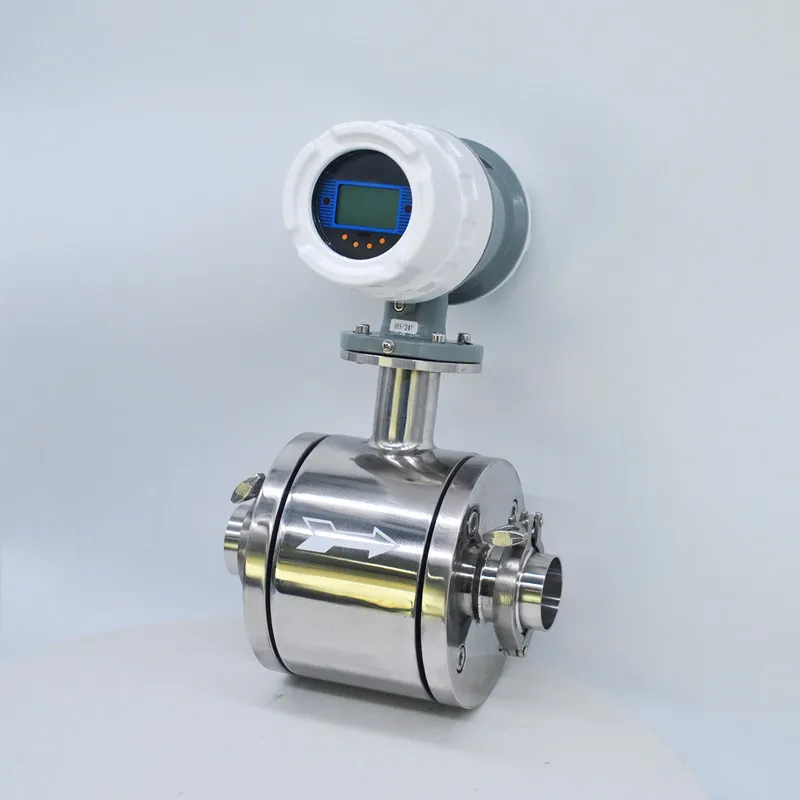

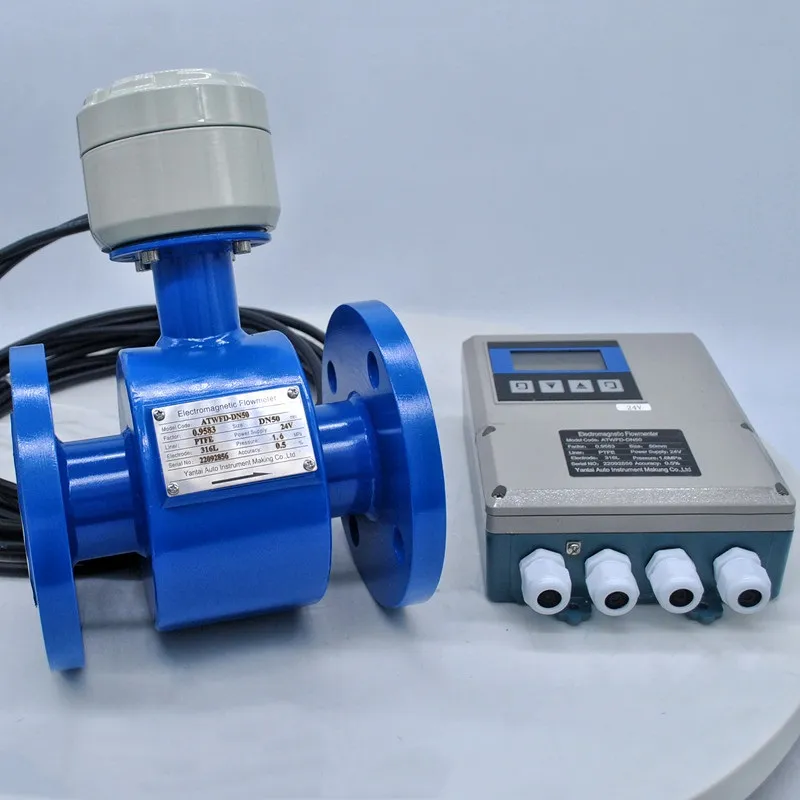

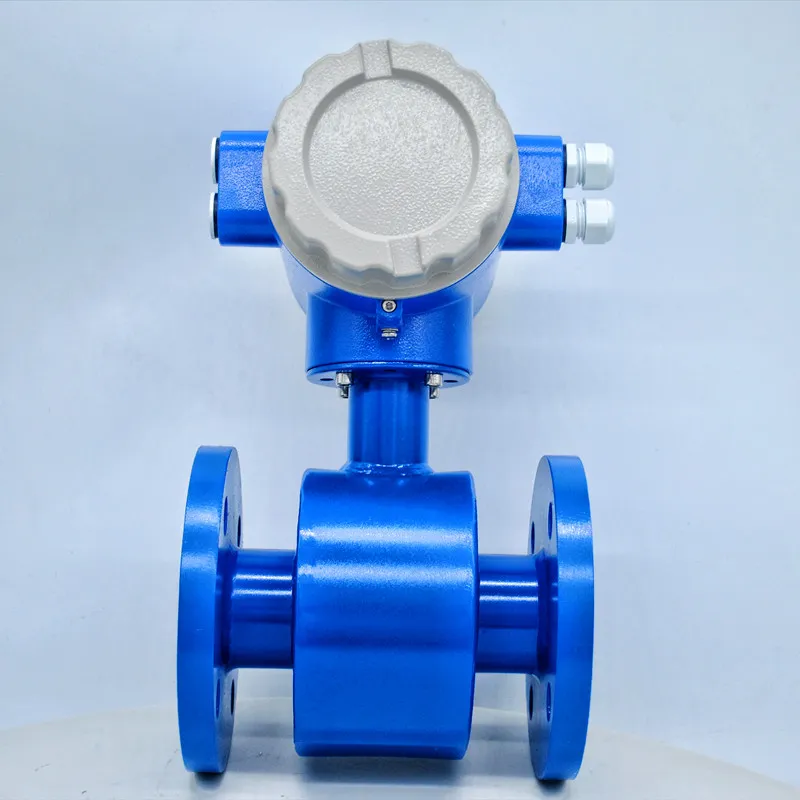

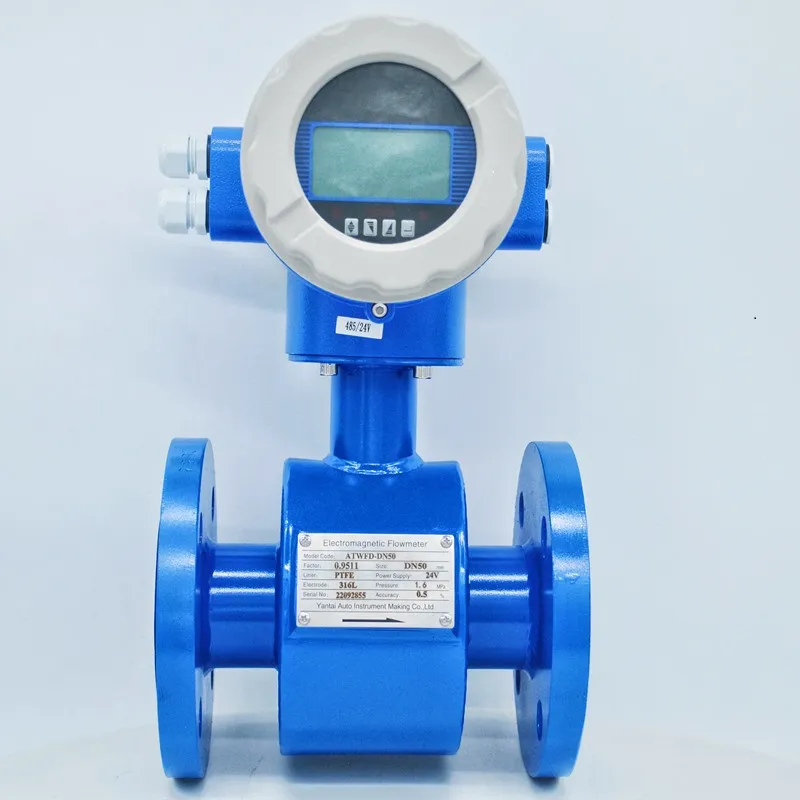

डिजिटल डिस्प्ले के साथ सिंचाई जल प्रवाह मीटर
- जानकारी
- उत्पाद विवरण
- वीडियो
- डाउनलोड
विवरण
एटीडब्ल्यूएफडी चुंबकीय प्रवाह मीटर माप डिजाइन यह सुनिश्चित करता है कि घनत्व, चिपचिपाहट, रासायनिक संरचना या द्रव की स्थिति / कणों की गिनती की परवाह किए बिना किसी भी प्रवाहकीय तरल पदार्थ के साथ संगत होने के लिए इसे गढ़ा जा सकता है, और लंबी सेवा जीवन, कम रखरखाव, कम दबाव ड्रॉप, न्यूनतम इनवेसिव की विशेषताओं के साथ . यह व्यापक रूप से कई उद्योगों और अनुप्रयोगों में उपयोग किया जाता है जिसमें अपशिष्ट जल / नगरपालिका, भोजन / पेय, लुगदी / कागज आदि शामिल हैं।
आवेदन पत्र:
जल और समुद्री जल
खाद्य और पेय
रसायन और चिकित्सा
कारखाना स्वचालन
अपशिष्ट जल और नगरपालिका
पल्प पेपर
;…
नाम: |
;बुद्धिमान विद्युत चुम्बकीय प्रवाहमापी
; |
;शुद्धता:
; |
;± 0.5% आर
; |
;दबाव:
; |
;1.6MP (डीएन10
~डीएन150
) 1.6MPA (डीएन200
~डीएन600
)
;1.0MPA (डीएन700
~डीएन 1200
) 0.6MPA (डीएन1400
~डीएन2000
)
;(दूसरों को अनुकूलित किया जा सकता है)
; |
;स्थापना:
; |
;निकला हुआ किनारा (मानक) दबाना (अनुकूलित)
; |
;इलेक्ट्रोड: |
;एसएस 316 एल (मानक) एचबी / एचसी मिश्र धातु (मजबूत एसिड और क्षार) टाइटेनियम; टैंटलम; टंगस्टन कार्बाइड ; प्लैटिनम
; |
;परत:
; |
;नियोप्रीन
; पीटीएफई
; F46; पीएफए
; |
;रेंज अनुपात:
; |
;20:01
; |
;परिवेश: |
;सेंसर: -25 ~ 180 ℃ कनवर्टर: -10 ~ 60 ℃
; |
;द्रव आवश्यकताएं: |
;प्रवाहकीय माध्यम (चालकता ≥ 5US / सेमी
) |
लागू आकार 1/8 में"-80″ (डीएन3-डीएन2000)।
उत्कृष्ट कम प्रवाह सटीकता के साथ 0-50 फीट / सेकंड (0-15 एम / एस) की विस्तृत द्रव वेग सीमा।
4-20Ma,0-5Khz पल्स और 2A रिले आउटपुट उपलब्ध हैं।
हार्ट, रु.485/मोडबस प्रोफिबस-डीपी संचार उपलब्ध।
अंडरग्राउंड सबमर्सिबल एप्लिकेशन के लिए आईपी 68 प्रोटेक्शन क्लास।
पढ़ने में आसान ओलेड डिस्प्ले; कम रोशनी वाले वातावरण में और सीधी धूप में दिखाई देता है।
मापित माध्यम की चालकता: ≥ 5 Μs/सेमी ।
पढ़ने की उत्कृष्ट सटीकता ± 0.5%।
विभिन्न लाइनर/इलेक्ट्रोड सामग्री संयोजन मीटर को विभिन्न तरल पदार्थों के साथ रासायनिक रूप से अनुकूल बनाते हैं।
खाली पाइप का पता लगाना और इलेक्ट्रोड प्रतिरोध माप खाली पाइप और इलेक्ट्रोड संदूषण का सटीक निदान करना।
;…
| प्रकार | सामान्य चुंबकीय प्रवाह मीटर (इंटीग्रल/रिमोट टाइप) | बैटरी संचालित चुंबकीय प्रवाह मीटर | सम्मिलन प्रकार चुंबकीय प्रवाह मीटर |
| रेखा आकार | 3/8"- 80" (डीएन10 - डीएन2000) | 1/8"- चौबीस" (डीएन3 - डीएन600) | 3/8"- 240" (डीएन10 - डीएन6000) |
| शुद्धता | पढ़ने का ± 0.5% | ||
| प्रवाहकत्त्व | ≥ 5 μS/सेमी होना चाहिए | ≥ 5 μS/सेमी होना चाहिए | ≥ 5 μS/सेमी होना चाहिए |
| प्रक्रिया अस्थायी। | -58-356°F (-50-180°C) | -40-300 डिग्री फारेनहाइट (-50-150 डिग्री सेल्सियस) | -58-356°F (-50-180°C) |
| घर निर्माण की सामग्री | कार्बन स्टील / एसएस 304 / एसएस 316 ; ; | ||
| इलेक्ट्रोड सामग्री | एसएस 316L/ hastelloy C/ hastelloy मिश्र धातु B/ निके / टाइटेनियम/ टैंटलम/ टंगस्टन कार्बाइड | ||
| अस्तर की सामग्री | निओप्रीन (क्लोरोप्रीन रबर) /पीटीएफई / पीएफए / एफ46 सिरामिक / हार्ड रबर (एबोनाइट) / पॉलीयुरेथेन ; ; | ||
| प्रक्रिया कनेक्शन | वेफर कनेक्शन थ्रेड कनेक्शन निकला हुआ किनारा कनेक्शन (एएनएसआई , शोर , जिस ) त्रि-दबाना चालू (स्वच्छता) ; ; | ||
| ग्राउंडिंग प्रतिरोध | &लेफ्टिनेंट ;10 Ω | ||
| सुरक्षा | आईपी 65 (एकीकृत प्रकार) आईपी 68 (दूरस्थ प्रकार) ; ; | ||
| आउटपुट | पी-पल्स / 4-20mA / रुपये 485 / हार्ट ; ; | ||
| बिजली की आपूर्ति | एसी 220 वी / डीसी 24 वी ; ; | ||
| परिवेश का तापमान | -5 - +130 डिग्री फारेनहाइट (-20 - 55 डिग्री सेल्सियस) | ||
| सापेक्षिक आर्द्रता | 5% से 90% आरएच | ||
| आवेदन | ≥ 5 μS/सेमी होना चाहिए | बिजली उपलब्ध नहीं होने वाले क्षेत्रों में प्रवाहकीय द्रव माप | बड़े पाइप जहां उच्च सटीकता की आवश्यकता नहीं है |
इलेक्ट्रोमैग्नेटिक फ्लो मीटर ऑर्डर शीट
अंशांकन रेखा
चुंबकीय प्रवाह मीटर एpplications
2.12 महीने की वारंटी
3. चुंबकीय प्रवाह मीटर व्यापक रूप से एसिड, क्षार, नमक समाधान, पानी, सीवेज, संक्षारक तरल पदार्थ, और मिट्टी, लुगदी, आदि के द्रव प्रवाह के माप के लिए उपयोग किया जाता है।
